MVT - Millenium tenningsystem - Derbi EBS (elstart)

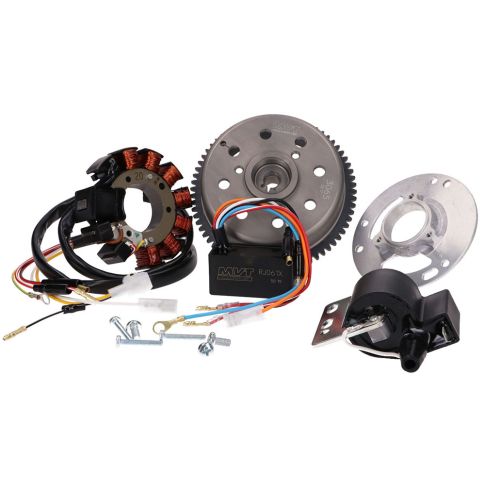

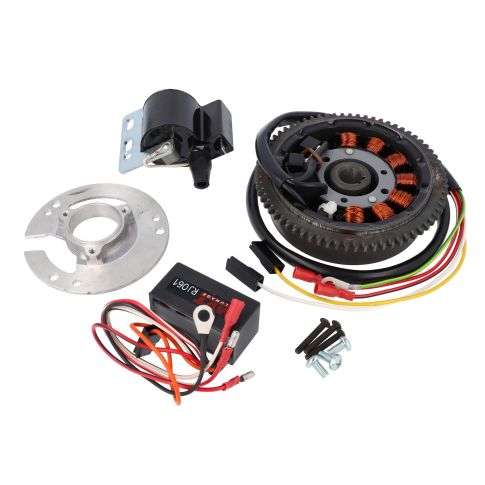

MVT tennings-system som leveres med svinghjul, cdi og coil

Dette er utgave for el-start. Har tenner på svinghjulet utvendig.
Dette er for EBS utgave av motoren med el-start.
Denne utgaven ble produsert frem til 2005 årsmodell

Dette er et oppgradert tenningsystem.

Utviklet for å gi mer turtallsvilje og bedre gassrespons.
Har strømproduksjon. Kan derfor drive lys.

CDIen har en blå ledning for å aktivere fartsperre.
Dersom du ønsker å begrense turtallet kan den kobles til jord.

For full effekt kobles ikke blå ledning fra CDIen til jord.

OBS: Kobling kan variere, følgende er veiledende

Vanlig at stator kobles som følger:
Gul: Ledning til lys, kobles til ledningsnettet
Vit: Til batteriet, oppladning
Rød/hvit: Kobles til rød-hvit fra MVT sin medfølgende cdi
Rød/Sort: Kobles til rød-sort fra MVT sin medfølgende cdi
Gul/Grønn: Skal kobles til jord (jording)

Vanlig at CDIen kobles som følger:
Orange: Skal til coil som medfølger
Hvit/Sort: Start/stopp
Blå: Fartsperre (jordes hvis du vil aktivere den)
Rød-Sort: Kobles til rød-sort fra MVT sin stator
Rød-Hvit: Kobles til rød-hvit fra MVT sin stator
Sort: Skal kobles til jord (jording)

Koblingene til jord gjør man gjerne opp mot coilen
